Cogenerazione ad alta temperatura

Soluzioni avanzate per cogenerazione di calore ed energia elettrica

ST&P®, il sistema ORC Steam & Power® di Turboden, rappresenta una soluzione innovativa per la cogenerazione industriale di calore ed energia elettrica (CHP). Questo sistema permette di raggiungere un'efficienza energetica complessiva molto elevata, con l'elettricità e il calore ad alta temperatura prodotti direttamente impiegabili nei processi produttivi industriali. ST&P® consente la generazione combinata di energia elettrica e di un prezioso vettore termico ad alta temperatura come il vapore, sfruttabile direttamente nei cicli di produzione industriali.

Massimizzare l'efficienza nella cogenerazione industriale

Le soluzioni Turboden per cogenerazione sfruttano il calore di scarto per generare simultaneamente elettricità e vapore ad alta temperatura, valorizzando appieno l'energia termica residua. Questa cogenerazione industriale ad alta efficienza permette di integrare la produzione di energia nei cicli produttivi energivori, ottimizzando processi e riducendo il fabbisogno energetico complessivo.

2

impianti

2.0999999999999996

MWe totali

2018

primo impianto consegnato

SISTEMA DI COGENERAZIONE AD ALTA TEMPERATURA

Il principio innovativo dei sistemi ORC Steam & Power® è il livello di temperatura del ciclo stesso, circa 100°C in più rispetto alle unità ORC standard. Esso consente la cogenerazione di elettricità e vapore a media pressione con un'efficienza energetica complessiva molto elevata.

LE CARATTERISTICHE

Potenza elettrica da 500 kWe a 6 MWe
Campo di pressione di uscita del vapore CHP da 3 a 30 bar
Gamma di capacità di vapore CHP da 4 a 50 ton/h

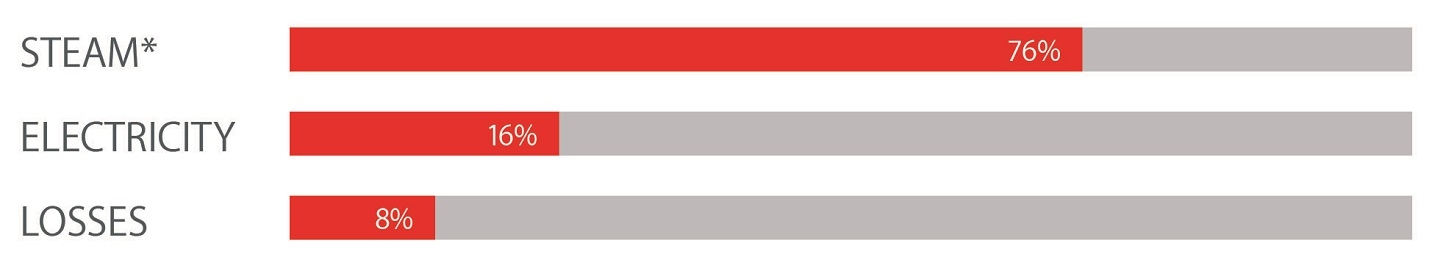

*Uscita del vapore a 10 bar(g).

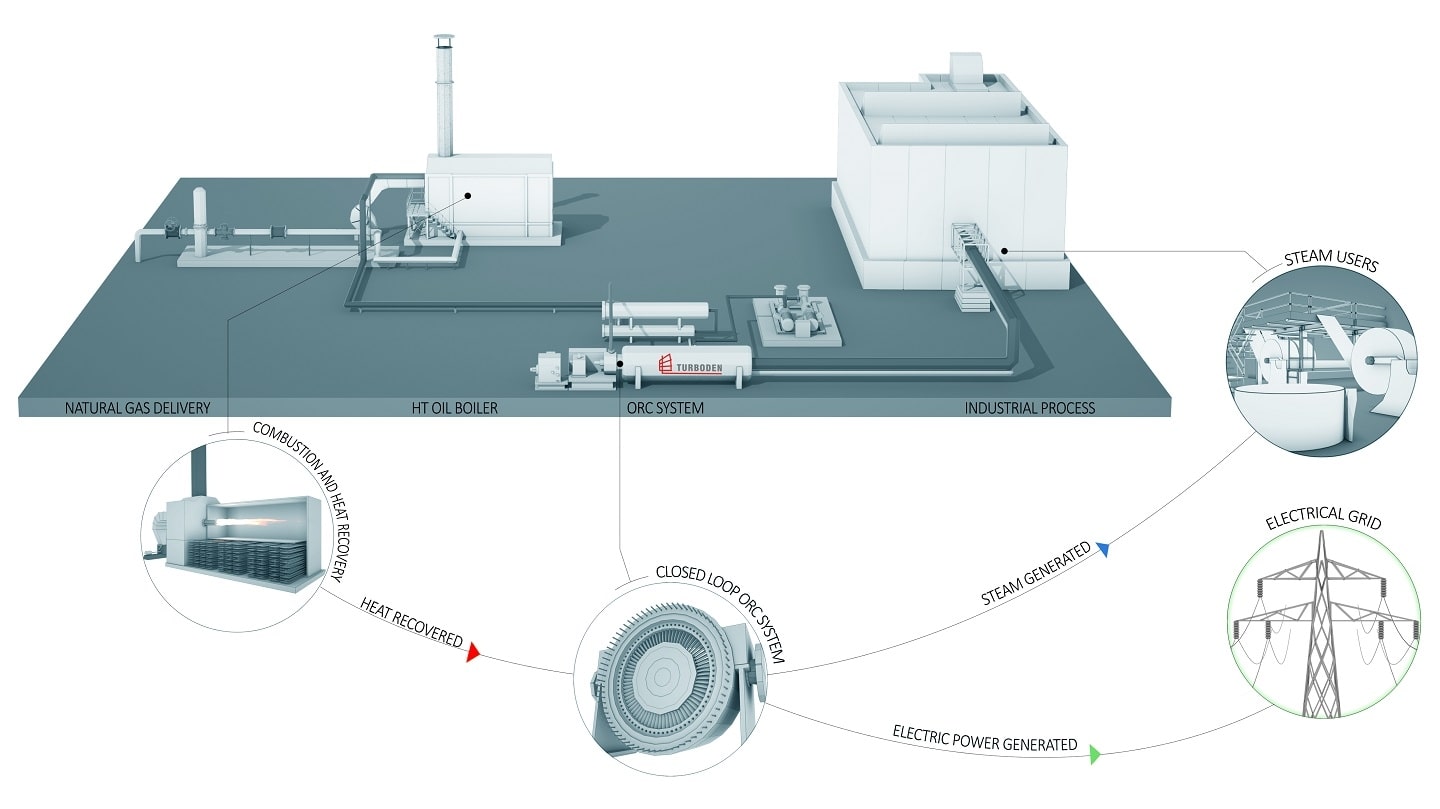

COME FUNZIONA

FONTE DI CALORE

Il combustibile (gas naturale, syngas, diesel, gasolio, olio combustibile, pellet di legno e altri) viene alimentato alla camera di combustione della caldaia, lì viene miscelato con aria preriscaldata e bruciato.

CICLO INTERMEDIO

Il calore di combustione viene trasferito al ciclo di olio diatermico, che trasferisce il calore dalla caldaia all'unità di potenza ORC.

POTENZA ELETTRICA

L'ORC utilizza il calore proveniente dal ciclo intermedio per far evaporare il fluido di lavoro dell'ORC che si espande nella turbina generando energia elettrica.

PRODUZIONE DI VAPORE

A valle della turbina, il vapore organico preriscalda il liquido organico nel rigeneratore e viene poi condensato ad alta temperatura rilasciando il suo calore latente per la generazione di vapore, per alimentare il processo di produzione.

Altri mezzi di calore ad alta temperatura possono essere generati al posto del vapore: olio diatermico, acqua in pressione, aria calda, ecc.

Steam & Power ORC System® è stato concepito per soddisfare molti processi di produzione che richiedono energia elettrica, nonché la quantità rilevante di vapore a media pressione o altri vettori a media temperatura (circa 200 °C) (ad es. acqua in pressione, olio diatermico, ecc.).

VANTAGGI

Ottimo ritorno economico dell'investimento (PBT < 3 anni, IRR > 30%)
Flessibilità del combustibile (sia per combustibili gassosi, liquidi e solidi, compresi i rifiuti. Combustibili diversi possono alimentare la stessa unità ORC).
Elevata efficienza energetica totale
Produzione di vapore in prevalenza
Alta disponibilità
Elevata flessibilità al funzionamento a carico parziale fino al 20%.
Basso costo di funzionamento e manutenzione
Modularità
Installazione all'aperto
Funzionamento modalità Island
Combinazione con altre tecnologie di cogenerazione, se necessario
Copertura contro l'aumento dei costi dell'energia elettrica

BENEFICI AMBIENTALI

Diventare più "green"
Riduzione delle emissioni di gas serra
Aumento della produzione di energia per unità di consumo di carburante
Adatto per piani di sostenibilità
